Interrupt

interrupt

gㅇㅎㅇ

• 정의 : external event를 의미. 각 interrupt마다 번호가 붙어있음

• hw interrupt :

  • keyboard(33), mouse moved(44), timer ticks, packet arrives, … etc

• sw interrupt :

  • system function call (128)
  • exception (ex. divide by zero : 0)

• ISR (Interrupt Service Routine)

  • 정의 : hw/sw interrupt가 발생했을 때 실행되는 함수 또는 루틴
  • 종류 :
    • ISR1
      • 정의 : 첫번쨰로 발생한 interrupt 처리 함수/루틴
      • 위치 : arch/x86/kernel/entry_32.S
    • ISR2
      • 두번째로 발생한 interrupt 처리 함수/루틴
      • 위치 : interrupt 종류마다 상이.
      • ex) do_divide_error : arch/x86/kernel/traps_32.c
  • 예시 : ISR1은 키보드 입력을 감지하면 실행.
  • 만약, 조합키(Ctrl,Shift,Alt)가 있는 경우 ISR2가 실행됨.
  1. Interrupt 발생 (press ‘r’)
  2. stop current process & save
     • 현재 프로세스 멈추고, 발생한 interrupt가 끝나면 돌아가기 위함
  3. jump to interrupt[1]
     • IDT에서 키보드 입력(INT 33)에 해당하는 ISR로 분기
  4. atkbd_interrupt
     • ISR2로 분기하여, screen에 ‘r’을 출력
  5. reschedule
     • cpu_idle() 상태로 돌아감. (cpu execution cycle의 첫번째)IDT (Interrupt Descriptor Table)
       • 정의 : interrupt 및 예외를 처리하기 위한 시스템 데이터 구조(talbe)
       • 예시 : 특정 인터럽트 발생 시 프로세서는 해당 interrupt number를 사용하여 IDT에서 해당 ISR로 분기하여 처리

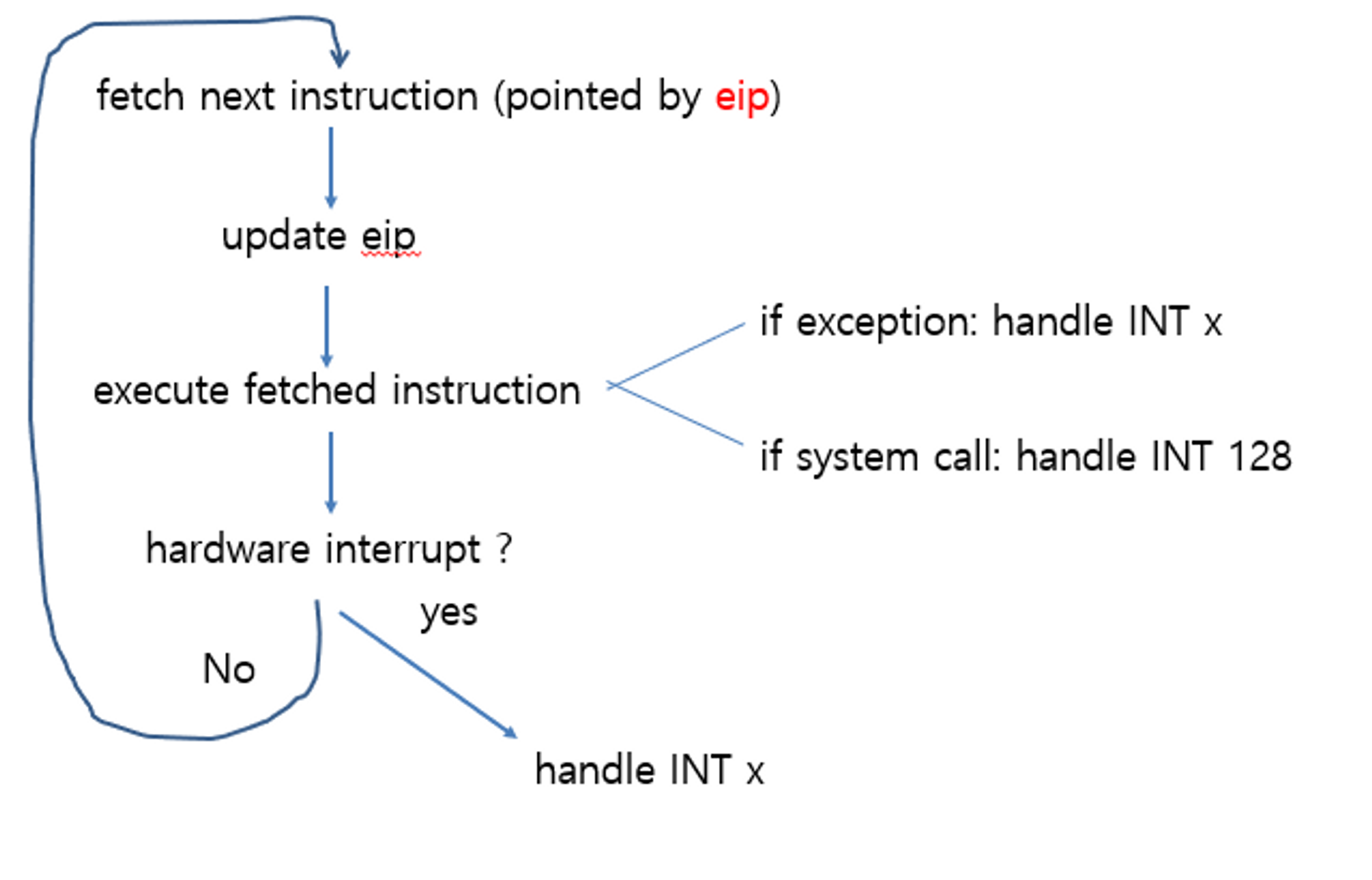

       • keyboard 입력(INT33) → IDT[33] → ISR1 → ISR2- cpu execution cycle : detect interrupt

-

• Interrupt (external event)

  • interrupt

    • 정의 : external event를 의미. 각 interrupt마다 번호가 붙어있음
    • hw interrupt :
      • keyboard(33), mouse moved(44), timer ticks, packet arrives, … etc
    • sw interrupt :
      • system function call (128)
      • exception (ex. divide by zero : 0)

  • ISR (Interrupt Service Routine)

    • 정의 : hw/sw interrupt가 발생했을 때 실행되는 함수 또는 루틴
    • 종류 :
      • ISR1
        • 정의 : 첫번쨰로 발생한 interrupt 처리 함수/루틴
        • 위치 : arch/x86/kernel/entry_32.S
      • ISR2
        • 두번째로 발생한 interrupt 처리 함수/루틴
        • 위치 : interrupt 종류마다 상이.
        • ex) do_divide_error : arch/x86/kernel/traps_32.c
    • 예시 : ISR1은 키보드 입력을 감지하면 실행.
    • 만약, 조합키(Ctrl,Shift,Alt)가 있는 경우 ISR2가 실행됨.

  • IDT (Interrupt Descriptor Table)

    • 정의 : interrupt 및 예외를 처리하기 위한 시스템 데이터 구조(talbe)
    • 예시 : 특정 인터럽트 발생 시 프로세서는 해당 interrupt number를 사용하여 IDT에서 해당 ISR로 분기하여 처리
    • keyboard 입력(INT33) → IDT[33] → ISR1 → ISR2 ****

    - cpu execution cycle : detect interrupt- Handle INT x

    1. Interrupt 발생 (press ‘r’)
    2. stop current process & save
       • 현재 프로세스 멈추고, 발생한 interrupt가 끝나면 돌아가기 위함
    3. jump to interrupt[1]
       • IDT에서 키보드 입력(INT 33)에 해당하는 ISR로 분기
    4. atkbd_interrupt
       • ISR2로 분기하여, screen에 ‘r’을 출력
    5. • cpu_idle() 상태로 돌아감. (cpu execution cycle의 첫번째)reschedule
